คู่มือพื้นฐาน Single Phase Distribution Board Wiring Diagram สำหรับบ้านและวิลล่าใน เกาะสมุย

หากคุณกำลังสร้างบ้านหรือรีโนเวทวิลล่าใน เกาะสมุย สิ่งหนึ่งที่สำคัญที่สุดและห้ามมองข้ามคือ "ระบบไฟฟ้า" โดยเฉพาะหัวใจหลักอย่าง ตู้คอนซูมเมอร์ยูนิต หรือ Single Phase Distribution Board (DB) การเข้าใจไดอะแกรมการต่อไฟไม่เพียงแต่ช่วยให้งานติดตั้งเป็นไปอย่างราบรื่น แต่ยังช่วยให้คุณตรวจสอบความปลอดภัยของบ้านได้ด้วยตัวเอง

ที่ บริษัท ซีเอชเค สตรัคเจอร์ แอนด์ เซอร์วิส จำกัด เราพบว่าปัญหาไฟฟ้าส่วนใหญ่ในพื้นที่เกาะสมุยเกิดจากการติดตั้งที่ไม่สอดคล้องกับสภาพแวดล้อมที่มีความชื้นสูงและไอเค็มจากทะเล บทความนี้จะเจาะลึกการต่อวงจรตามมาตรฐานสากลเพื่อให้บ้านของคุณปลอดภัยที่สุด

ส่วนประกอบสำคัญในตู้ Single Phase Distribution Board

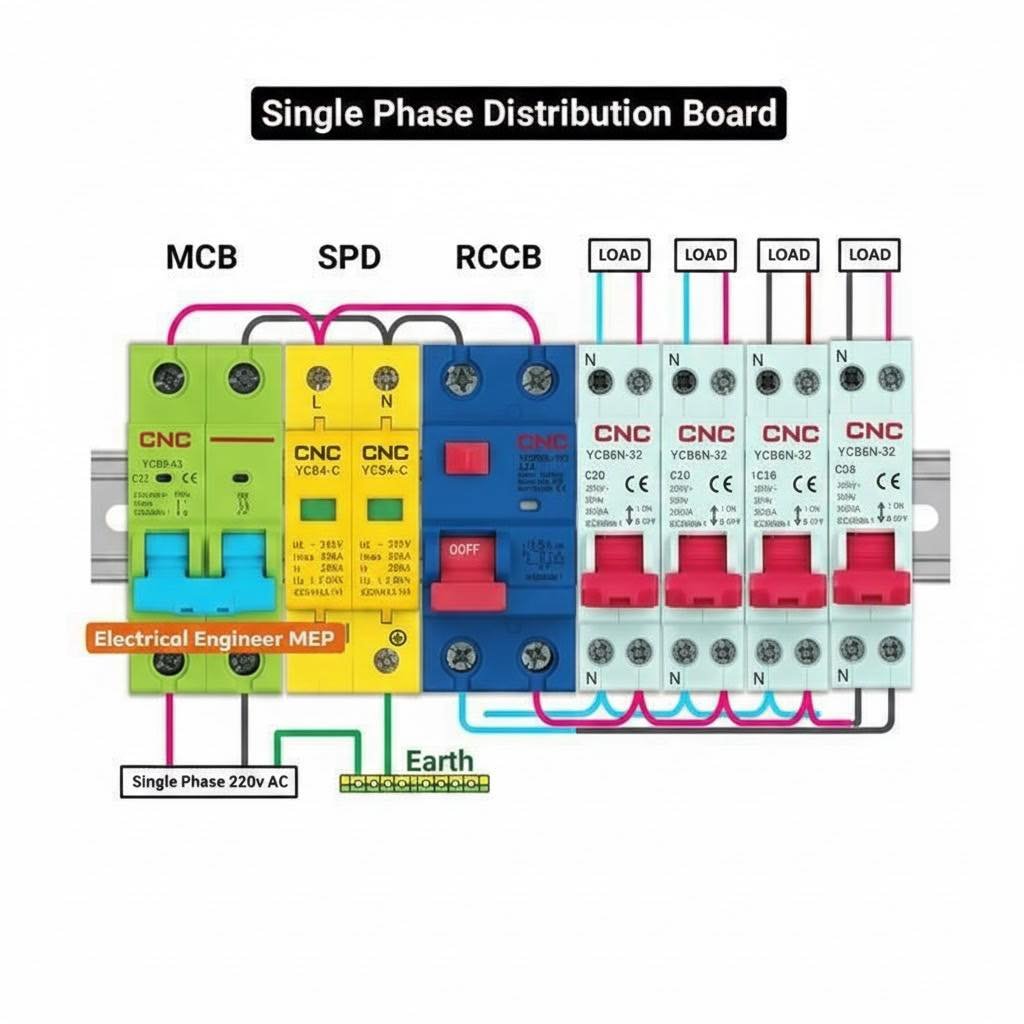

จากการอ้างอิงรูปภาพไดอะแกรมมาตรฐาน การจัดวางอุปกรณ์ป้องกันไฟฟ้าควรมีลำดับที่ถูกต้องดังนี้:

1. Main MCB (Miniature Circuit Breaker): ทำหน้าที่เป็นสะพานไฟหลัก ตัดกระแสไฟฟ้าเมื่อมีการใช้ไฟเกินหรือไฟฟ้าลัดวงจร

2. SPD (Surge Protective Device): อุปกรณ์ป้องกันไฟกระชาก สำคัญมากสำหรับพื้นที่เกาะสมุย ที่มีฝนตกชุกและฟ้าผ่าบ่อยครั้ง

3. RCCB (Residual Current Circuit Breaker): เครื่องตัดไฟรั่ว ทำหน้าที่ตัดวงจรทันทีเมื่อพบไฟรั่วลงดิน ช่วยป้องกันอันตรายต่อชีวิต

4. Load MCBs: เบรกเกอร์ย่อยที่แยกไปตามจุดต่างๆ เช่น แสงสว่าง, เต้ารับ, เครื่องปรับอากาศ หรือปั๊มน้ำ

ขั้นตอนการต่อวงจรตามมาตรฐาน Single Phase 220V ใน เกาะสมุย

การต่อสายไฟในตู้คอนซูมเมอร์ต้องมีความละเอียดและเลือกใช้ขนาดสายไฟที่เหมาะสมกับเบรกเกอร์แต่ละขนาด (C16, C20, C32)

การเชื่อมต่อสายเมน (Input)

สายจากมิเตอร์ไฟฟ้าของการไฟฟ้าส่วนภูมิภาคเกาะสมุย จะประกอบด้วยสาย Line (L) และ Neutral (N) โดยสาย L จะต้องวิ่งเข้าที่ Main MCB ก่อนเสมอ ในขณะที่สาย Ground (สายดิน) จะต้องต่อลง Ground Bar และเชื่อมต่อไปยังหลักดินที่ตอกลงดินจริงๆ เพื่อความปลอดภัยสูงสุด

การติดตั้ง SPD และ RCCB เพื่อความปลอดภัย

ในพื้นที่ เกาะสมุย เรามักพบปัญหาไฟกระชากจากพายุฝน การติดตั้ง SPD (Surge Protector) คู่กับสายดินจะช่วยระบายแรงดันส่วนเกินลงดินก่อนที่จะทำความเสียหายให้กับเครื่องใช้ไฟฟ้าภายในบ้าน ส่วน RCCB จะเป็นตัวช่วยสุดท้ายที่ป้องกันคนในบ้านไม่ให้ถูกไฟดูด

ทำไมต้องเลือกบริการไฟฟ้าจาก CHK Structure ใน เกาะสมุย

การติดตั้งไฟฟ้าไม่ใช่แค่การทำให้ไฟติด แต่คือการทำให้ "ปลอดภัย" ในระยะยาว

• ประสบการณ์กว่า 10 ปี: เราดูแลบ้านในเกาะสมุยมาแล้วกว่า 3,000 หลังคาเรือน

• ความเข้าใจพื้นที่: เราทราบดีว่าวัสดุอุปกรณ์ชนิดไหนทนทานต่อไอเค็มและอากาศร้อนชื้นของเกาะสมุย

• ทีมงานมืออาชีพ: ดำเนินงานโดย บริษัท ซีเอชเค สตรัคเจอร์ แอนด์ เซอร์วิส จำกัด พร้อมเครื่องมือตรวจวัดมาตรฐานสูง

เช็คลิสต์ตรวจสอบระบบไฟฟ้าก่อนเข้าอยู่

1. สาย Ground (สีเขียว) มีการเชื่อมต่อครบทุกจุดหรือไม่?

2. ป้ายกำกับ Load แต่ละจุดตรงตามการใช้งานจริงหรือไม่?

3. มีการทดสอบปุ่ม Test ของ RCCB เป็นประจำทุกเดือนหรือไม่?

หากคุณพบปัญหาไฟตก ไฟกระชาก หรือต้องการปรับปรุงตู้ควบคุมไฟฟ้าใหม่ในพื้นที่ เกาะสมุย ไม่ว่าจะเป็นโซนแม่น้ำ, บ่อผุด, เฉวง หรือละไม ทีมงานของเราพร้อมให้บริการถึงที่

สรุปการติดตั้งระบบไฟฟ้าใน เกาะสมุย

การทำความเข้าใจ Single Phase Distribution Board Wiring Diagram เป็นจุดเริ่มต้นของการมีบ้านที่มั่นคงและปลอดภัย การเลือกใช้อุปกรณ์ที่มีคุณภาพและการติดตั้งที่ถูกต้องตามมาตรฐานวิศวกรรมจะช่วยลดค่าใช้จ่ายในการซ่อมบำรุงในอนาคตได้อย่างมาก
